Banderoleuse automatisée : à quoi sert le filmage en ligne
Une banderoleuse, ou filmeuse, enroule un film étirable autour d'une palette chargée pour la maintenir en un seul bloc pendant le transport et le stockage. Automatisée et placée en ligne, elle reçoit la palette d'un convoyeur, la filme selon un programme, puis la renvoie vers l'expédition sans intervention manuelle, hormis le changement de bobine.
Le gain attendu est double. D'abord, la régularité : un film posé par un opérateur varie d'une palette à l'autre, alors qu'un programme répète toujours le même motif d'enroulement. Ensuite, la maîtrise de la consommation de film, dont la tension et le recouvrement se règlent une fois pour toutes plutôt qu'à la main. L'intégrateur ne promet pas de chiffre d'économie : il dépend du film, de la charge et des exigences de votre transporteur. Pour un devis pour banderoleuse automatique, décrivez vos palettes et votre cadence.
Dans une fin de ligne, la banderoleuse est le dernier maillon avant le quai. Elle dépend donc de tout ce qui la précède : un palettiseur qui livre une palette mal calée, un convoyeur qui l'arrête au mauvais endroit, une hauteur variable que la machine ne détecte pas. Pour situer la machine dans l'ensemble, voir le conditionnement automatisé : de banderoleuse automatisée aux autres solutions.
Ce qui détermine le choix d'une banderoleuse
Ces points se règlent à l'étude, avant la consultation des fabricants.
- Principe d'enroulement : plateau tournant, bras rotatif ou anneau rotatif, selon la stabilité de la charge et la cadence
- Type de charge : palette homogène ou mixte, hauteur variable, produits légers ou instables
- Pré-étirage du film et réglage de la tension, car ils conditionnent la tenue et la consommation
- Détection de la palette : hauteur, présence, sens d'entrée, pour éviter les enroulements à vide
- Fixation et coupe du film : en début et fin de cycle, avec ou sans intervention de l'opérateur
- Changement de bobine : accessibilité, durée de l'opération et arrêt de la machine pendant celle-ci
- Raccordement : convoyeurs à rouleaux ou à chaînes à l'entrée et à la sortie, hauteurs d'alignement et dégagements
Types de banderoleuses et usages types
Trois principes se retrouvent dans les fins de ligne, avec chacun leur contrainte d'intégration.
Faire défiler le tableau
| Type | Principe | Point d'attention à l'intégration |
|---|---|---|
| Plateau tournant | La palette tourne sur un plateau, le chariot à film monte et descend | Palette posée sur le plateau : prévoir le transfert depuis le convoyeur d'entrée |
| Bras rotatif | La palette reste fixe, le bras tourne autour d'elle | Adapté aux charges instables ; zone de rotation à protéger |
| Anneau rotatif | Un anneau porte la bobine autour de la palette immobile | Débit élevé ; encombrement et sécurité de l'anneau à traiter |
| Passage en ligne avec convoyeurs | Entrée et sortie sur convoyeurs, cycle automatique | Synchronisation avec le palettiseur et le quai |
| Poste semi-automatique | L'opérateur place la palette et lance le cycle | Option si la cadence ou le budget ne justifient pas l'automatisation |
Le choix définitif se fait sur la documentation du fabricant et sur des essais avec vos palettes, pas sur une règle générale.
Programmes de filmage, sécurité d'accès et maintenance
La banderoleuse exécute un programme de filmage par type de palette : nombre de tours en bas et en haut, recouvrement, renfort éventuel en pied de palette, vitesse du plateau. L'automatisme sélectionne le programme à partir de la référence produit ou de la hauteur détectée, ce qui évite qu'un opérateur choisisse le mauvais mode. Ces programmes sont ajustés avec le film réellement utilisé, car deux films de même apparence ne s'étirent pas pareil.
Côté sécurité, l'INRS a analysé les accidents de 1984 à 2005 sur quatre familles de machines de fin de ligne ou de stockage automatisées : les filmeuses y figurent, avec des accidents graves, aux côtés des palettiseurs, des dépalettiseurs et des transstockeurs. La fiche ED 90 rappelle que 50 % de ces accidents sont dus à des rattrapages d'incidents d'exploitation et 33 % à des opérations de maintenance, nettoyage et réglage compris. Les situations à risque sont donc l'incident (film cassé, palette de travers) et le changement de bobine. Les passages de palettes dans l'enceinte sont traités par des sas ou des dispositifs immatériels, choisis à partir de l'analyse de risques.
La maintenance courante se concentre sur le chariot à film, le pré-étirage, les capteurs de hauteur et le plateau ou l'anneau. L'intégrateur prévoit des alarmes lisibles (fin de bobine, film rompu, palette non détectée) pour que l'opérateur de la fin de ligne ne se retrouve pas à ouvrir des protecteurs au hasard. Deux autres détails pèsent sur la fiabilité au quotidien : la propreté des capteurs de hauteur, souvent encrassés par la poussière de carton ou les débris de film, et l'état des rouleaux de pré-étirage, dont l'usure modifie la tension sans qu'aucune alarme ne se déclenche. Un contrôle de la tension ou de la rotation du film, relié à l'automatisme, permet de détecter une rupture avant que la palette ne soit évacuée mal filmée. Ces contrôles se décident à l'étude, selon l'exigence de votre client final.
Intégrer la banderoleuse dans la fin de ligne
L'enchaînement part de la palette réelle, pas d'une palette idéale.
Palettes réelles
Relevé des types de palettes, hauteurs, stabilité, film utilisé et exigences de votre transporteur ou de votre client.
Choix du principe
Plateau, bras ou anneau, avec ou sans convoyeurs d'entrée et de sortie, en fonction de la cadence et de la place.
Automatisme
Programmes de filmage, détection de hauteur, échanges de signaux avec le palettiseur et le quai, alarmes.
Sécurité et accès
Protection des zones mobiles, passage des palettes, changement de bobine et conduite des incidents.
Essais et prise en main
Essais avec vos palettes, réglage de la tension, formation des opérateurs, documentation d'exploitation.
Autour de la banderoleuse : ce qui l'alimente et ce qui la suit
Une banderoleuse seule ne fait pas une fin de ligne. Trois sujets sont à traiter avec elle.
Palettisation en amont
Une palette mal calée sort mal filmée. Pour comparer les machines qui la préparent, voir le palettiseur cartésien ou portique et ses variantes.
Convoyage entrée et sortie

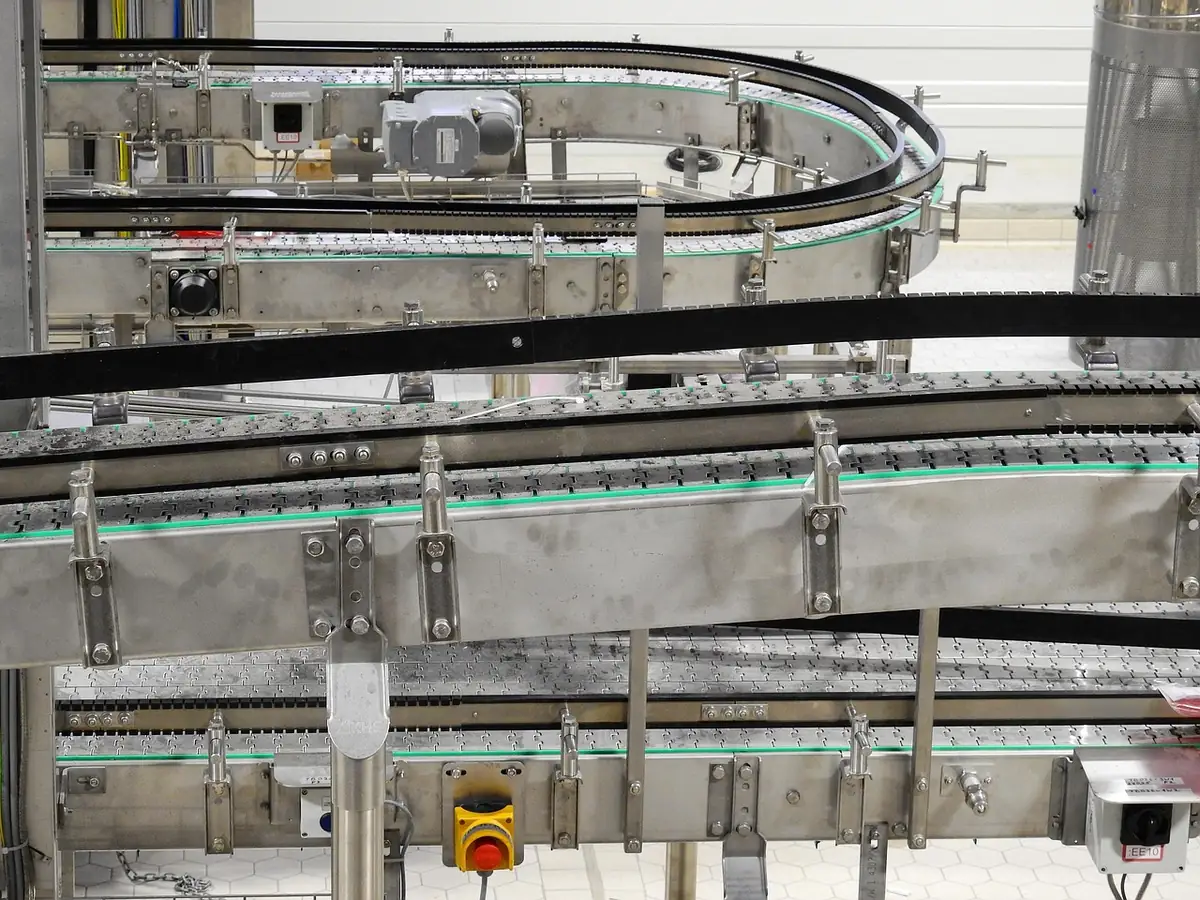

Positionnement, arrêts et évacuation reposent sur un convoyeur automatisé bien dimensionné.
Quai et expédition
La palette filmée doit trouver une place libre : l'automatisme gère l'accumulation avant enlèvement.
Questions fréquentes sur la banderoleuse automatique
Quelle banderoleuse choisir pour des palettes instables ?
Pour des charges peu stables ou légères, un principe où la palette reste immobile pendant que le film tourne autour d'elle est généralement préféré, car il évite les mouvements de rotation de la charge. Le choix se confirme par des essais avec vos palettes réelles, selon le fabricant retenu.
Peut-on raccorder une banderoleuse à mes convoyeurs existants ?
Oui, si les hauteurs, les vitesses et les dégagements sont compatibles. L'intégrateur relève l'existant, adapte l'alignement et écrit la commande qui coordonne convoyeurs et machine. Si le convoyeur ne permet pas un arrêt précis de la palette, des capteurs supplémentaires ou un variateur sont à prévoir.
Comment l'automatisme choisit-il le programme de filmage ?
Le choix s'appuie sur une information reçue en amont, comme la référence produit ou le format de palette, ou sur une détection de hauteur par capteur. L'opérateur n'a plus à choisir le mode. Les programmes eux-mêmes sont ajustés lors des essais avec le film et les palettes de votre site.
Combien de temps l'installation arrête-t-elle la fin de ligne ?
La durée dépend de l'implantation, du raccordement aux convoyeurs et de ce qui a pu être préparé hors ligne. L'intégrateur prépare l'automatisme et les essais avant l'intervention et place le montage sur une période d'arrêt de votre calendrier. L'estimation est donnée après visite, sans chiffre annoncé à l'aveugle.
Quels sont les risques à traiter pour un opérateur ?
Les risques principaux se situent aux zones mobiles (plateau, bras, anneau), aux passages de palettes et lors des incidents ou du changement de bobine. La protection est déterminée par l'analyse de risques : protecteurs, verrouillages, dispositifs immatériels et arrêts d'urgence. L'INRS publie des principes de protection des passages de palettes.
Peut-on automatiser le changement de bobine ?
Certaines machines proposent des solutions de changement facilité, mais l'automatisation complète n'est pas nécessaire partout. L'intégrateur privilégie d'abord une alarme anticipée de fin de bobine et un accès sûr, puis étudie un changement assisté si la cadence ou la pénibilité le justifie. La décision dépend de votre cadence et de votre organisation.
